GB/T28897-2021钢塑复合管涂塑层冲击试验方法

附 录 H

（规范性）

涂塑层冲击试验方法

H.1 原理

本方法利用重锤从规定高度自由下落，冲击带有涂层的样品表面，观察重锤冲击点内表面涂层的表观形貌。

H.2 试验仪器

H.2.1管材落锤冲击试验机，试验机应满足如下要求：

a）冲击头半径R：20mm；

b)锤重：1.0 kg，2.1 kg，6.3 kg；

c）落下高度：0mm~1000mm可调。

H.2.2操作平台。

H.2.3最小刻度为1mm的直尺。

H.2.4 砝码。

H.2.5钢制V形支承台。

H.3 试样

试样应是涂塑复合钢管直管的一部分，试样长度一般为100mm左右。对于公称尺寸不小于DN200的涂塑复合钢管，可用同材质和涂塑工艺的DN150钢管代替进行试验，也可用在相同材质、同厚度的钢板上采用相同涂塑工艺的试板制作试样替代。

H.4试验程序

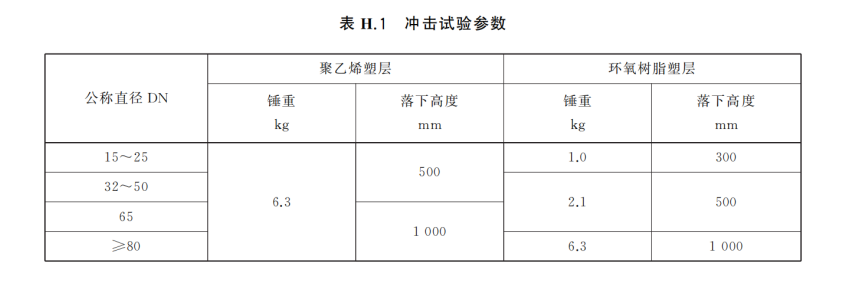

将试样放置在试验机样品台并固定，在室温下按表H.1规定的参数进行冲击试验，观察内塑层的损坏情况，此时焊缝应位于与冲击面相反的一面。

H.5 结果评定

试验后内塑层不发生剥落和断裂，视为合格。
